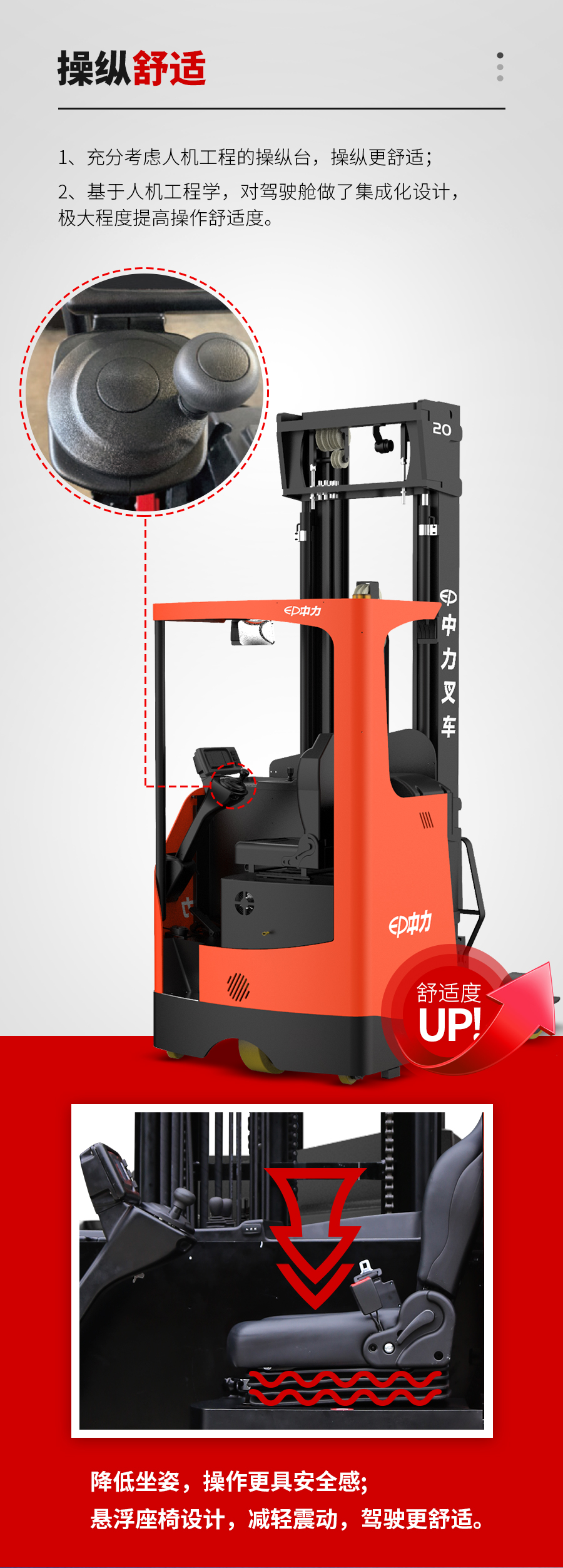

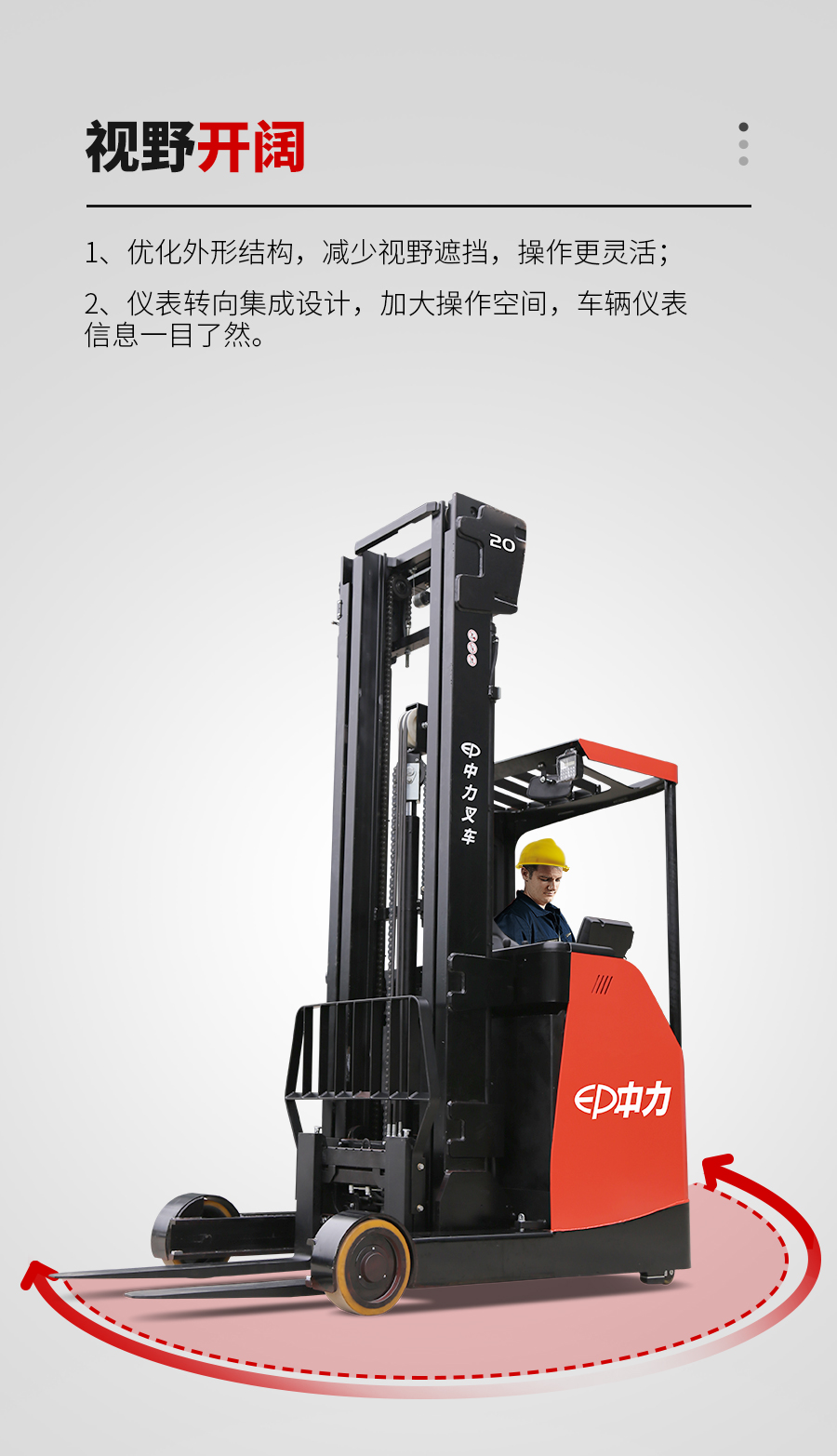

视野开阔,操纵舒适;

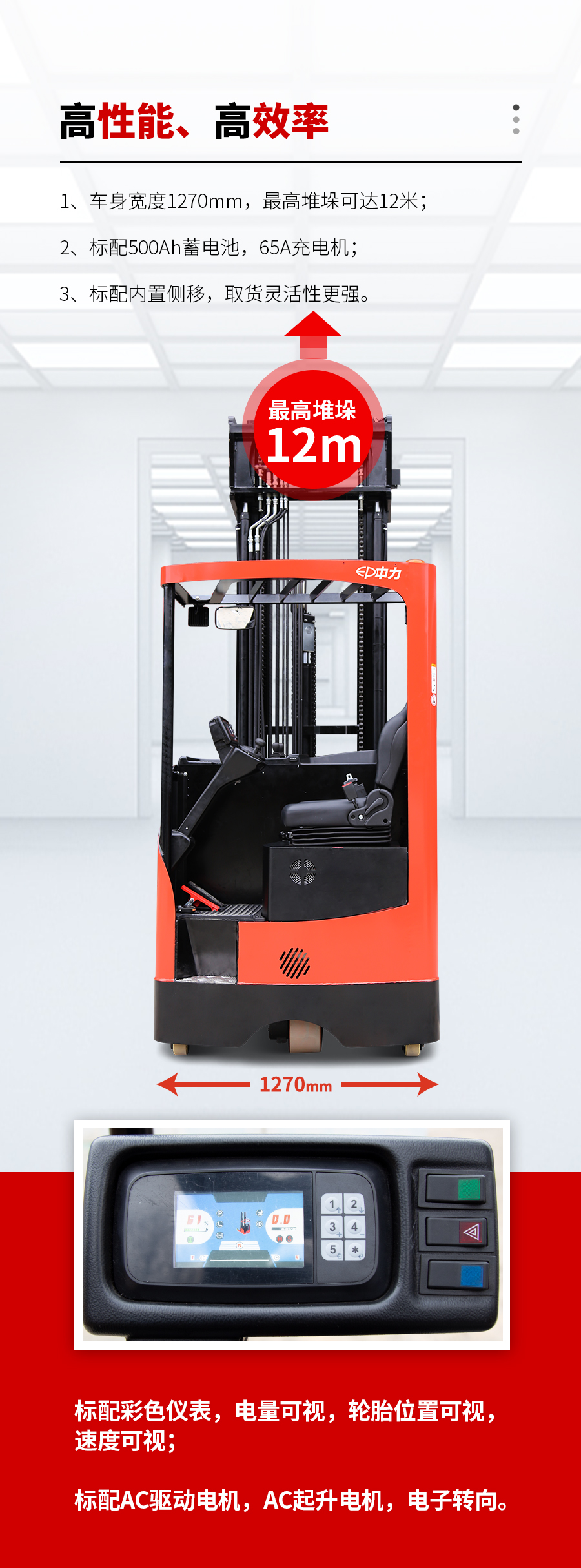

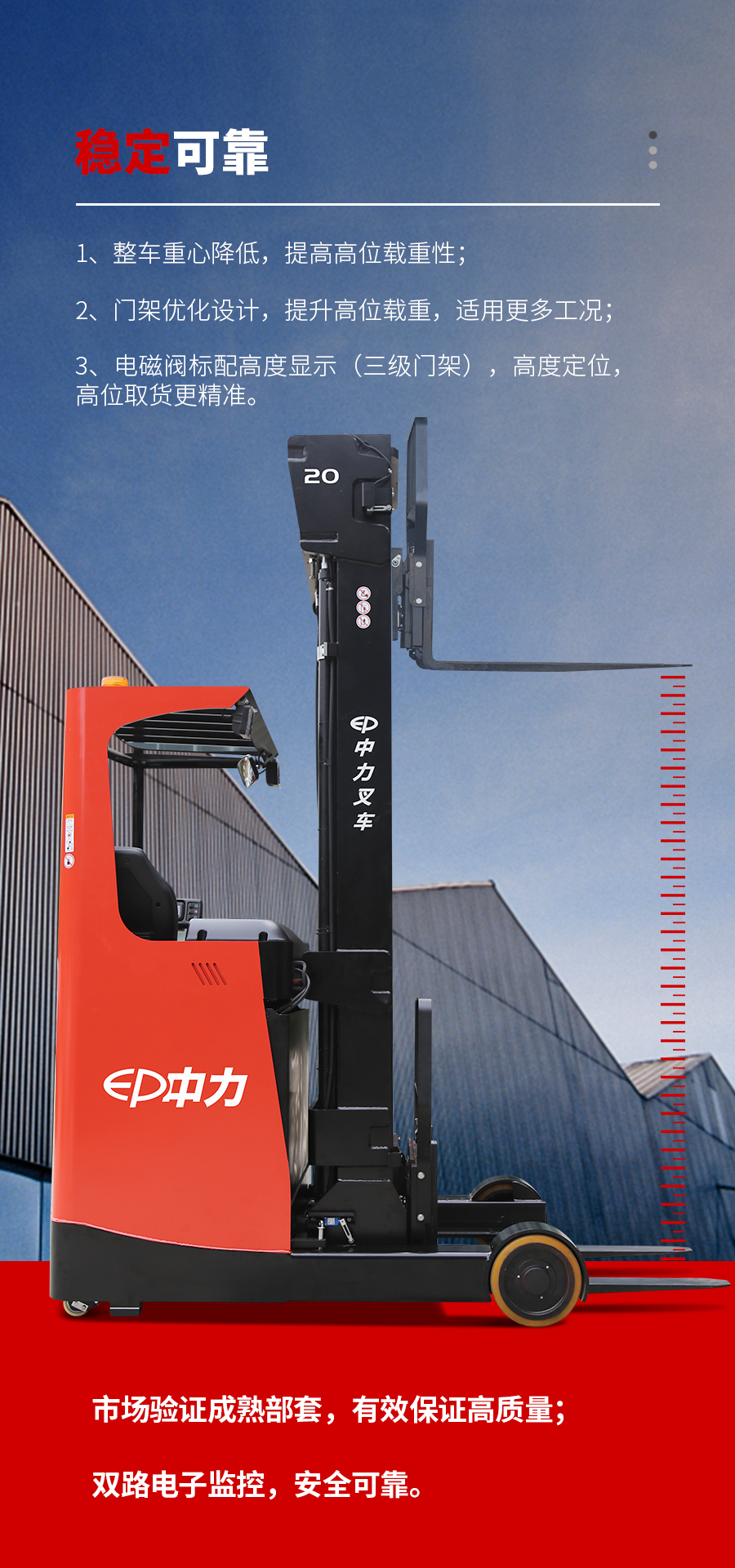

稳定可靠,高性能,高效率;

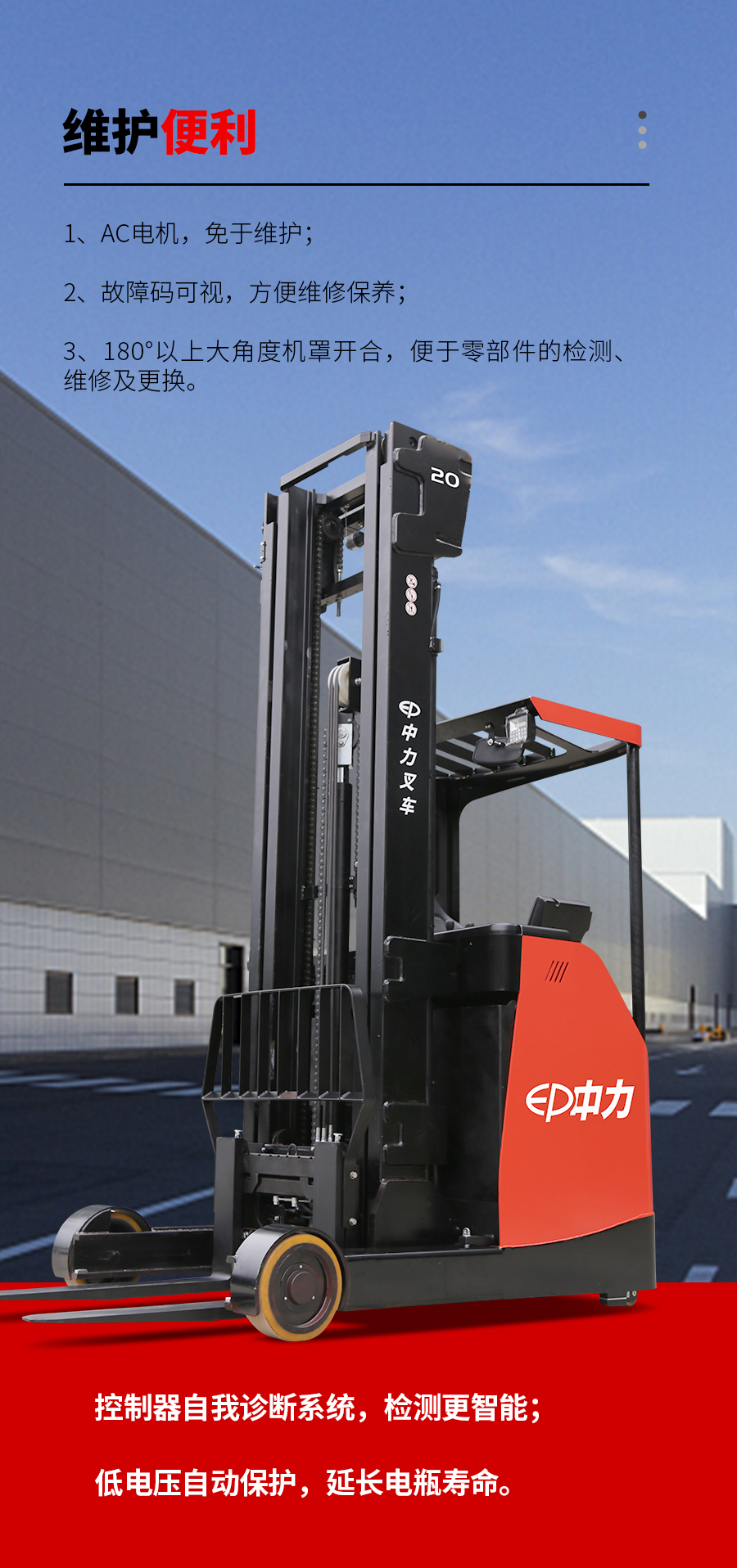

维护便利;
特征

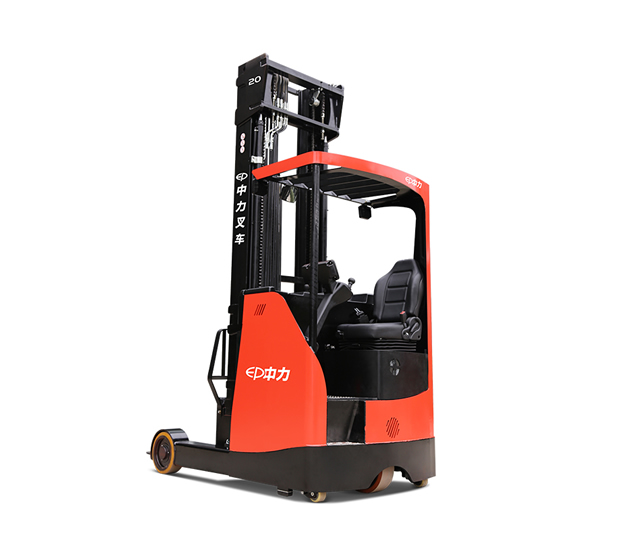

1.1 | 品牌 | 中力 | 中力 | |
1.2 | 型号 | CQD20RV(F)2 | CQD16RV(F)2 | |
1.3 | 动力型式 | 电动 | 电动 | |
1.4 | 操作类型 | 乘驾式 | 乘驾式 | |
1.5 | 额定载荷 | Q (kg) | 2000 | 1600 |
1.6 | 载荷中心距 | c (mm) | 600 | 600 |
1.8 | 承载长度 | x (mm) | 325① | 255① |
1.9 | 轴距 | y (mm) | 1524① | 1454① |
重量
2.1 | 自重(含电瓶) | kg | 3750② | 3741② |
轮胎,底盘
3.1 | 轮胎类型,驱动轮/承载轮(转向轮) | 聚氨酯 | 聚氨酯 |
尺寸
4.1 | 门架及货叉前后倾角 | α/ β (°) | 2/4 | 2/4 |
4.2 | 门架下降后的最低高度 | h1 (mm) | 3219③ | 3219③ |
4.3 | 自由起升高度 | h2 (mm) | 1712③ | 1712③ |
4.4 | 标配门架最大起升高度 | h3 (mm) | 7500③ | 7500③ |
4.5 | 起升最高时的门架高度 | h4 (mm) | 8565③ | 8565③ |
4.7 | 护顶(驾驶舱)高度 | h6 (mm) | 2213 | 2213 |
4.8 | 座椅及站台的高度 | h7 (mm) | 1145 | 1145 |
4.10. | 承载轮护板/支撑腿高度 | h8(mm) | 333 | 333 |
4.19 | 整车长度 | l1 (mm) | 2515① | 2515① |
4.20.. | 货叉端面至车尾长度 | l2 (mm) | 1445① | 1445① |
4.21 | 整体宽度 | b1/ b2 (mm) | 1260/1270① | 1260/1270① |
4.22 | 货叉尺寸 | s/ e/ l (mm) | 40/120/1070 | 40/100/1070 |
4.23 | 货叉架类型A,B | 2A | 2A | |
4.24 | 挡货架外宽 | b3 (mm) | 990 | 990 |
4.25 | 货叉外宽 | b5 (mm) | 240/770 | 200/770 |
4.26 | 轮臂之间的距离 | b4 (mm) | 915 | 915 |
4.28 | 前移距离 | l4(mm) | 555① | 480① |
4.32. | 车身最小离地间隙 | m2 (mm) | 70 | 70 |
4.34.1 | 托盘为 1000 × 1200交叉的通道宽度 | Ast (mm) | 2889① | 2873① |
4.34.2 | 托盘为800 × 1200交叉的通道宽度 | Ast (mm) | 2952① | 2951① |
4.35 | 转弯半径 | Wa (mm) | 1770① | 1700① |
4.37 | 整车长度(不含货叉) | l7(mm) | 1948① | 1878① |
性能参数
5.1 | 行走速度,满载/空载 | km/ h | 9/9.5 | 10/11 |
5.2 | 起升速度,满载/空载 | m/ s | 0.35/0.45 | 0.35/0.5 |
5.3 | 下降速度,满载/空载 | m/ s | 0.41/0.38 | 0.41/0.38 |
5.4 | 前移速度,满载/空载 | m/ s | 0.18/0.18 | 0.18/0.18 |
5.8 | 最大爬坡度,满载/空载 | % | 10/15 | 10/15 |
5.10. | 行车制动类型 | 电磁 | 电磁 | |
5.11 | 驻车制动类型 | 电磁制动 | 电磁制动 |
电动机,动力单元
6.1 | 驱动电机额定功率 S2 60分钟 | kW | 7 | 7 |
6.2 | 起升电机额定功率 S3 15% | kW | 13 | 11.75 |
6.4 | 电瓶电压/标称容量 | V/ Ah | 48/500④ | 48/500④ |
驱动/起升机构
8.1 | 驱动控制类型 | 交流 | 交流 |
其他参数
10.5 | 转向类型 | 电子 | 电子 | |
10.7 | 噪音等级 | dB (A) | 75 | 75 |
